精品橱窗
RO系列不配氢脱氧催化剂具有脱氧活性高、脱氧容量大、稳定性好;RH系列不配氧除氢催化剂具有除氢温度较低，除氢效***，再生容易，稳定性较好;
| 是否进口： | 否 | 产地： | 无锡 |
|---|---|---|---|
| 品牌： | 凯锡 | 主要用途： | 制纯氢 所体 |
| 产品名称： | 气体净化用金属-氧化物催化剂 | 有效物质含量： | 100％ |
| 产品规格： | Ф2.0～3.0mm | 特色服务： | 专业的技术指导 |

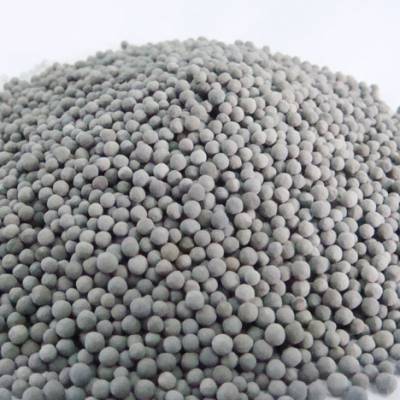

气体净化用金属-氧化物催化剂
RO、RH两大系列催化剂为不含贵金属的金属-氧化物催化剂。
一、RO系列不配氢脱氧催化剂具有脱氧活性高、脱氧容量大、稳定性好等优点，还原活化后，可在室温，空速（2～6）×103小时-1下不配氢脱氧使纯N2、H2、Ar、乙烯等气体中的残氧量≤1ppm（条件下可＜0.1ppm），且脱氧容量≥15mlO2/g，催化剂寿命达三年以上，如在室温～150℃下脱氧，使用寿命可达3～5年以上。此外在常压、温度为80～150℃、空速为（3～6）×103小时-1条件下，可将普氢H2或含氢气体中的氧脱至1ppm以下。
该系列催化剂堆比重为0.85～0.95g/ml，粒度为Ф2.0～3.0或Ф1.0～2.5或Ф2.5～3.2，一般要求床层高径比为6:1～8:1，亦可为4:1，但需适当提高脱氧反应温度。催化剂再生条件：H2，空速为（300～500）小时-1，温度为250℃，再生时间为4～8小时。
二、RH系列不配氧除氢催化剂具有除氢温度较低（250～300℃），除氢效***（空速2000～3000小时-1，残氢量<1ppm），再生容易（250～300℃空气、空速为300～1000小时-1，再生3～4小时），稳定性较好的优点。与DO-20型脱氧催化剂配合使用，可由普N2（含O21～3％）配氢脱氧，使其残氧量<1ppm，残氢量≦1500ppm，（若DO-20与RO-308以1：1体积140℃，总空速～4000小时-1串连使用，残氧量<1ppm，残氢量可为300～500ppm），再经RH-8催化剂除氢后，可使残氢量降至5ppm以下，从而可由普照N2制高纯N2（纯度达五个九以上）。除氢容量为20～30mlH2/g催化剂。
三、RO-308催化剂亦可由普N2配氢脱氧（残氢量为0，残氧量<200ppm）后，再不配氢脱氧制高纯N2。
我公司长期提供【RO系列 RH系列 气体净化用催化剂】，如果您对我们的【RO系列 RH系列 气体净化用催化剂】感兴趣，请随时拨打下方的电话，点击留言或QQ与我交谈。联系我时，请说明是在供应商网上看到的，谢谢！
| 联系人 | 钱先生 |
|---|---|
| 电话 | 0510-85407870 |
| 手机 | 𐃬𐃭𐃮𐃯𐃬𐃮𐃬𐃰𐃮𐃰𐃱 |
