无锡凯锡催化剂有限公司 收藏

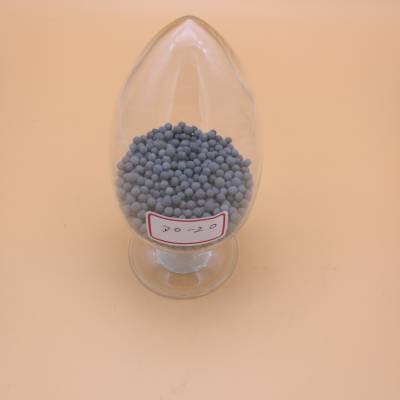

DO系列脱氧催化剂

        DO系列脱氧催化剂，型号DO-20，主要用于氢脱氧、氮（氩）气配氢脱氧、合成气、煤气、焦化干气脱氧等方面。氢脱氧及氮配氢脱氧可用于室温、（3~10）×10³小时^-1空速条件下使用，残氧量＜1ppm。合成气、煤气、焦化干气脱氧可在110~140℃、压力＞0.1Mpa、（1～4）×10³小时^-1空速条件下使用，残氧量＜２ppm。

一、           物化性能及其它特性：

１、           堆比重（g/ml）0.66～0.75

２、           颗粒大小：Φ２～３或Φ２.5～３.2或Φ3～4

３、           比表面积(m²/g):150～160

４、           孔体积(ml/g)：0.50～0.56

５、           活性组分：Pd或Pd、Pt

６、           金属晶粒大小（Ａ）：30～35

７、           贵金属分布厚度（um）：100～200

８、           压碎强度（Ｎ／粒）≥６５（Φ２～３）

９、           耐热温度（℃）：650～700

１０、   使用空速（小时^-1）：常压下　　普Ｈ_２(3~8)×10³，　　CO+Ｈ_２(1~3)×10³，　普N_２(3~5)×10³，纯N_２(3~5)×10³，实验室内普Ｈ_２常温脱氧空速可达１×10³小时^-1，残氧量＜１ppm。

１１、   脱氧温度：均可在常温（≥１５℃）下启动，如达50～80℃脱氧效果更好，CO+Ｈ_２气需要110～150℃下启动。

１２、   压力：可在常压或带压下操作，压力≥0.1Mpa效果更佳。

１３、   脱氧浓度：＜1ppm。

１４、   使用寿命（年）：≥5

二、           脱氧操作要求：

１、           一旦催化剂严重吸水或泡上水，可在110℃下干燥6个小时，获得再生。

２、           如催化剂沾上碱液，可用加阴离子或去离子水洗涤数次，干燥可使其获得再生，应避免氨水冷凝在催化剂上。

３、           如催化剂被油污所污染，可在500～550℃下用含氧气体（或空气）再生3～5小时，然后再在200℃下用氢还原2～4小时可使其获得再生。

４、           如果催化剂为硫化物中毒而减活，可先用300～500℃下空气再生4～8小时。再在300～500℃下用氢还原4小时可使其获得再生。

５、           本催化剂对床层高径比一般要求达到2：1～4：1，特殊情况下也可降到１：１左右，但应将催化剂粒度相应降到Φ２～３或1～1.5为宜，也可适当降低空速使用。
